آشنایی با سختی گیر و نحوه نصب سختی گیر رزینی


در این مقاله ابتدا به نحوه کار کرد دستگاه سختی گیر رزینی می پردازیم و در ادامه نحوه نصب و راه اندازی سیستم سختی گیر آب را توضیح خواهیم داد.

عملکرد و طرز کار دستگاه سختی گیر رزینی

برای حذف سختی آب و تبدیل آب سخت به آب نرم از دستگاه سختی گیر رزینی استفاده می گردد. دستگاه سختی گیر رزینی توسط رزین های کاتیونی، یون کلسیم و منیزیم آب را با یون سدیم جایگزین میکند و در نتیجه آب سخت تبدیل به آب نرم می گردد.

انواع سختی گیر رزینی آب

سختی گیر رزینی آب با توجه به جنس بدنه به دو دسته زیر تقسیم می شوند:

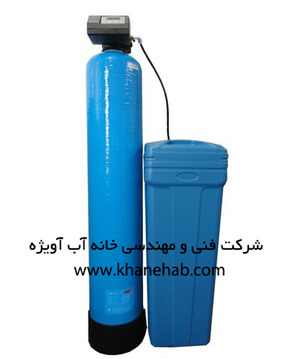

سختی گیر رزینی FRP


دستگاه سختی گیر رزینی

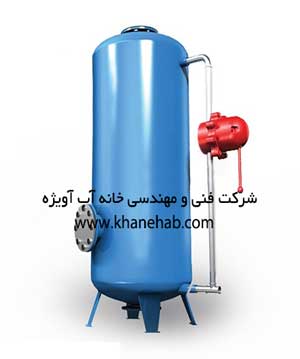

سختی گیر فلزی


سختی گیر رزینی فلزی

برای اطلاعات بیشتر در خصوص دستگاه سختیگیر رزینی اینجا را کلیک نمایید.

انواع شیرهای سختی گیر رزینی:

  • شیر سختی گیر تمام اتوماتیک
  • شیر سختی گیر نیمه اتوماتیک یا دستی

شیر اتومات سختیگیر

برای اطلاعات بیشتر در خصوص شیرهای سختی گیر رزینی اینجا را کلیک نمایید.

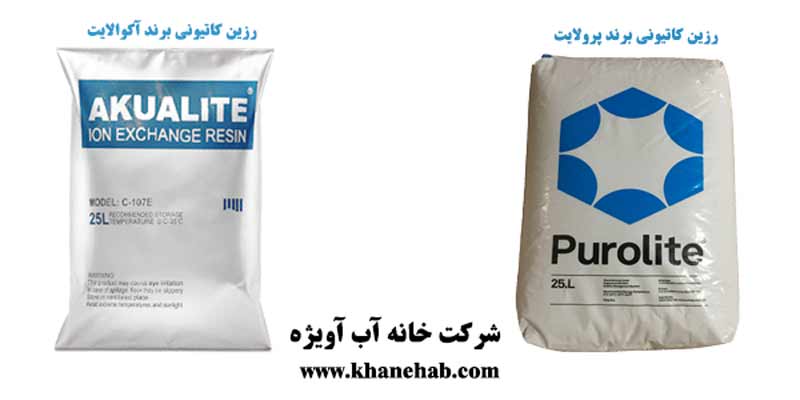

رزین کاتیونی سختی گیر :

رزین های تبادل یونی ذرات جامدی هستند که می توانند یون های کلسیم و منیزیم آب را که باعث سختی آب و رسوب می شوند با یون سدیم جایگزین کنند.

رزین کاتیونی پرولایت

شماتیک یک سختی گیر رزینی:

نصب دستگاه سختی گیر رزینی

طریقه نصب و راه اندازی سختی گیر رزینی:

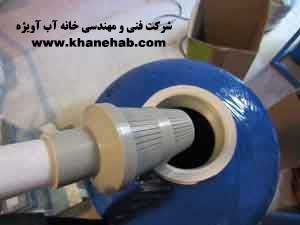

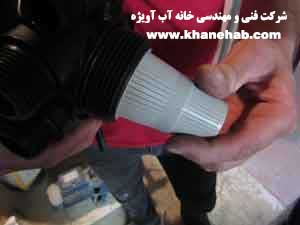

ابتدا لوله نازل که قرار است در داخل مخزن FRP قرار داده شود را برداشته و نازل پایینی را با چسب به انتهای لوله بچسبانید.

نحوه نصب سختی گیر رزینی

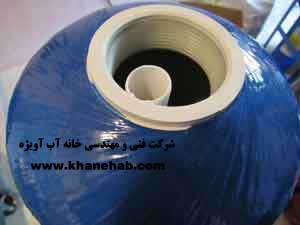

سپس لوله را در داخل مخزن فایبرگلاس قرار می دهیم و بخش اضافه لوله را تا سطح بالای دهانه گلویی مخزن برش می دهیم.

نحوه راه اندازی سختی گیر رزینی

روی دهانه فوقانی لوله را کاملا پوشانده و رزین را داخل مخزن بریزید. مطمئن شوید که رزین داخل لوله نشود.

راهنمای نصب سختیگیر رزینی

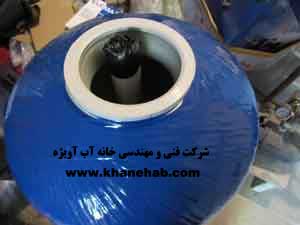

رزین را داخل مخزن بریزید و نازل بالایی را در داخل شیر سختی گیر سفت نمایید.

نازل داخل شیر سختی گیر

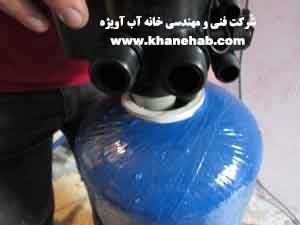

قسمت بالایی لوله را داخل شیر کنترلی قرار دهید و آن را سفت نمایید.

شیر کنترلی سختی گیر

شیئه راه اندازی سختی گیر رزینی



اتصالات شیر سختی گیر:

مکش تانک نمک


مکش تانک نمک

خروجی


خروجی سختیگیر

ورودی


ورودی سختیگیر

تخلیه تانک نمک


تخلیه تانک نمک

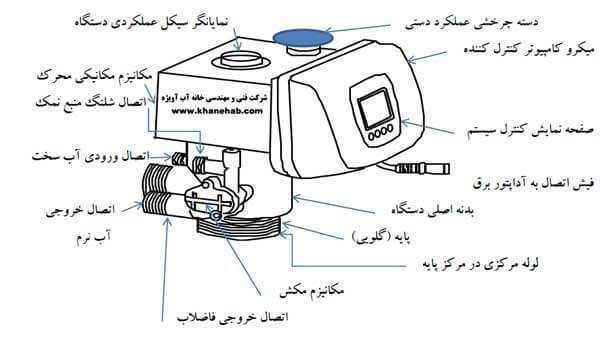

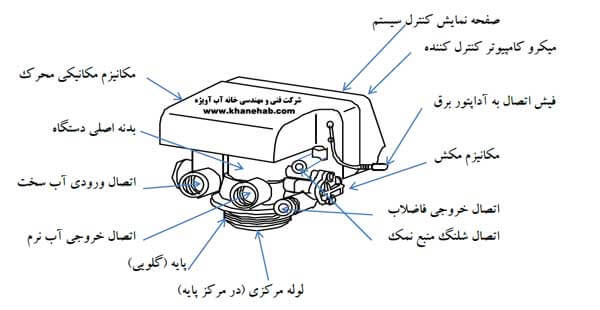

شماتیک شیر سختی گیر اتومات:

شماتیک شیر سختی گیراتومات

شماتیک شیر سختی گیر اتوماتیک

شماتیک صفحه نمایش شیر سختیگیر

شماتیک صفحه نمایش شیر سختی گیر

راهنمای اتصال به مخزن محلول آب و نمک

مهره اتصال را تا انتهای تیوب بکشید و بوشن را داخل تیوب کنید.

قطعه قرمز رنگ Flow Control را روی پورت خط محلول آب و نمک (Brine Line Connector) شیر کنترلی قرار دهید. سمت مخروطی شکل قطعه قرمز رنگ، می بایست به سمت شیر قرار گرفته باشد.
