یکی از مهم ترین قسمتهای دستگاه تصفیه آب صنعتی ابزارهای کنترلی آن است. استفاده از ابزارهای کنترلی با کیفیت و دقت بالا سبب می شود تا اطلاعات دقیقی در رابطه با فشار آب تولید، فشار آب خروجی، میزان TDS آب و... در اختیار ما قرار گیرد.

این ابزارها انواع مختلفی دارند که مهم ترین آن ها شامل فلومتر، تی دی اس متر، مانومتر یا گیج فشار و همچنین پرشرسوییچ می باشد که وجود آن در هر دستگاه آب شیرین کن صنعتی واجب و ضروری است. استفاده از ابزار دقیق با کیفیت و دقت بالا در دستگاه آب شیرین کن موجب میشود تا وضعیت کارکرد دستگاه با دقت بالاتری کنترل گردد، که این امر سبب بالا رفتن عمر و بهبود عملکرد دستگاه می شود.

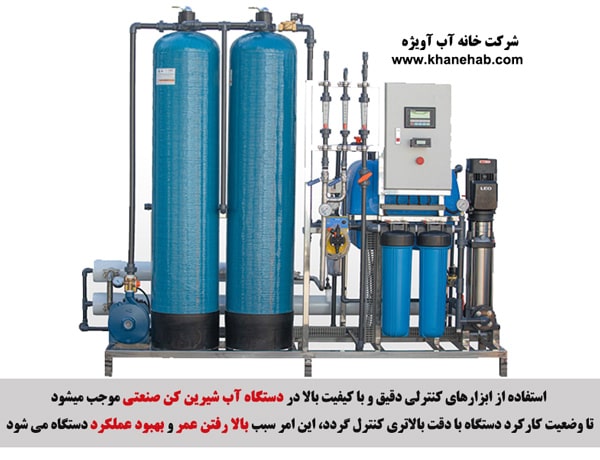

RO-system

در ادامه با ما همراه باشید تا به بررسی این ابزارهای مهم و کاربردی بپردازیم.

فلومتر (Flowmeter) یا دبی سنج چیست؟

در زبان فارسی Flow به معنای جریان می باشد به همین علت به این ابزار دبی سنج، جریان سنج و یا لیتر شمار نیز می گویند. فلومتر ابزار اندازه گیری جریان در واحد زمان می باشد که این جریان می تواند گاز، آب و یا هوا باشد.

نام دیگر فلومتر، روتامتر (RotaMeter) میباشد. به همین خاطر به آن فلومتر آب، روتامتر آب یا روتامتر خطی آب هم میگویند.

برای انتخاب و خرید فلومتر آب باید به چه نکاتی توجه کرد؟

برای خرید هر محصولی در ابتدا باید بدانیم برای چه منظوری قرار است مورد استفاده قرار گیرد، به عنوان مثال فلومتری که در صنعت نفت استفاده می شود، هیچ گاه با فلومتری که برای صنعت تصفیه آب مورد استفاده قرار میگیرد یکسان نیست. از این رو برای خرید مناسب ترین و بهترین فلومتر باید به مواردی که در ذیل به آن اشاره می شود دقت کرد:

  • سیال مورد استفاده در صنعت:

    در ابتدای امر بهتر است مشخصات شیمیایی هر آنچه که قرار است توسط دبی سنج اندازه گیری شود، از جمله فشار، دما، میزان خورندگی، چگالی و ... را به خوبی بشناسیم تا بتوانیم فلومتری مناسب نیاز مجموعه خود تهیه نماییم.

  • مناسب ترین محدوده فشار و دما:

    در هنگام انتخاب فلومتر باید به فشار و دما سیال مورد مصرف آگاهی کامل داشت و تا حد امکان از فلومتری با محدوده فشار مناسب استفاده کرد.

  • میزان دقت و بازه اندازه گیری:

    برای انتخاب یک روتامتر(فلومتر) باید بازه اندازه گیری آن را دانست. از این رو باید حداقل و حداکثر میزان جریان عبوری چه از نظر حجمی و چه وزنی را بدانید.

  • پارامتر واحد دبی:

    یکی دیگر از مهمترین عواملی که در انتخاب یک فلومتر نقش دارد، این است که بدانیم دبی مورد نظر ما چه واحدی دارد و در صورتی که با چند سیال مواجه بودیم در ابتدا این سیالات را از هم تفکیک کنیم.

بررسی انواع فلومتر آب:

فلومتر انواع مختلفی دارد که از مهم ترین های آن می توان به موارد زیر اشاره کرد:

  1. فلومتر مکانیکی (در ادامه انواع مختلف این نوع را بررسی می کنیم)
  2. فلومتر مغناطیسی
  3. فلومتر ونتوری
  4. فلومتر توربینی
  5. فلومتر الکتراسونیک
  6. فلومتر اختلاف فشار

فلومتر یا روتامتر مکانیکی

فلومتر یا روتامتر مکانیکی نیز به سه دسته فلومتر پنلی یا تابلویی، فلومتر خطی و فلومتر طرح جورج فیشر تقسیم می شوند.

1- فلومتر پنلی یا فلومتر تابلویی آب:

همانطور که از اسمش پیداست فلومتری است که بر روی پنل یا تابلو دستگاه تصفیه آب صنعتی نصب می شود.

ورودی و خروجی این مدل از فلومتر ها در پشت آن قرار دارد.

فلومتر پنلی (تابلویی) مدل LZM
مدل سایز اتصالات تصویر

1 GPM

1/2 اینچ

فلومتر پنلی یا تابلویی

2 GPM

1/2 اینچ

5 GPM

1/2 اینچ

10 GPM

1 اینچ

20 GPM

1 اینچ

30 GPM

1 اینچ

40 GPM

1 اینچ

2- فلومتر خطی یا روتامتر خطی:

این مدل از فلومترها در مسیر لوله آب نصب می شوند از این رو به آن ها فلومتر اینلاینIN LINE نیز می گویند.

ورودی و خروجی این مدل از فلومتر ها، در بالا و پایین آن قرار دارد.

فلومتر خطی استوانه ای مدل LZM-G (تمامی اتصالات رزوه ای می باشد)
مدل سایز اتصالات تصویر

2 GPM

1/2 اینچ

tube line flometer

5 GPM

1/2 اینچ

10 GPM

1 اینچ

20 GPM

1 اینچ

3- فلومتر طرح جرج فیشر یا فلومتر مخروطی:

این مدل از فلومتر ها نیز همانند فلومتر خطی می باشد تنها تفاوت آن با فلومتر خطی،در ظاهر مخروطی آن است.

فلومتر خطی 5 تا 25 متر مکعب بر ساعت، پر کاربردترین فلومتر طرح جورج فیشر می باشد.

واحد اندازه گیری در فلومترها اغلب لیتر بر ساعت L/h، مترمکعب بر ساعت m3/h و گالن در دقیقه gpm می باشد.

فلومتر خطی طرح GF مدل LZS (تمامی اتصالات به جز ردیف آخر چسبی می باشد.)
مدل سایز اتصالات تصویر

40 - 400 L/h

1/2 اینچ

george fisher flowmeter

60 - 600 L/h

1/2 اینچ

100 - 1000 L/h

1 اینچ

160 - 1600 L/h

1 اینچ

250 - 2500 L/h

1 اینچ

300 - 3000 L/h

1 اینچ

0.4 - 4 m3/h

1/4 1 اینچ

0.6 - 6 m3/h

1/4 1 اینچ

1 - 10 m3/h

1/4 1 اینچ

1 - 10 m3/h

1/2 1 اینچ

1.6 - 16 m3/h

2 اینچ

5 - 25 m3/h

1/2 2 اینچ

8 - 40 m3/h

1/2 2 اینچ

12 - 60 m3/h

1/2 2 اینچ

12 - 80 m3/h

3 اینچ (فلنچی)

چرا باید از فلومتر استفاده کنیم؟

در سیستم های صنعتی و پالایشگاه ها جریان ورودی و خروجی هر نوع سیال از اهمیت بسیار زیادی برخوردار است از این رو بهتر است از فلومتری استفاده شود که علاوه بر جریان ورودی بتوان از جریان خروجی دستگاه نیز مطلع شد.

از مهمترین موارد استفاده از فلومتر اب میتوان به موارد زیر اشاره کرد:

  1. این ابزار کنترلی سرعت جریان سیالات گوناگون در لوله را مشخص می کند.
  2. استفاده از این ابزار کنترلی سبب می شود، میزان مصرف هر گونه مواد شیمیایی در سیستم مجموعه مشخص شود که همین امر به خرید به اندازه مواد مورد نیاز، کمک شایانی می کند.
  3. با استفاده از این ابزار میتوان تاثیر فشار و دما در سیستم مجموعه خود را بشناسیم.
  4. می توان جرم مولکولی، چگالی و مقدار ماده مصرفی در فرایند را مشخص نمود.

قیمت و برند فلومتر:

قیمت فلومتر آب به عوامل مختلفی بستگی دارد از جمله آن می توان به تابلویی یا خطی بودن، میزان بازه اندازه گیری و ظرفیت فلومتر اشاره کرد.

فلومتر ها دارای برند های متفاوتی می باشند که از جمله مهم ترین آن می توان به فلومتر برند Create و فلومتر برند Lzt و فلومتر برند Lzs اشاره کرد.

فلومتر برند Lzt

برای دانلودکاتالوگ فلومتر LZT بر روی لینک کلیک فرمایید.

برای دانلودکاتالوگ فلومتر LZS بر روی لینک کلیک فرمایید.

مانومتر (Manometer) چیست؟

مانومتر ابزاری برای اندازه گیری فشار در یک سیال می باشد از این رو به این ابزار فشار سنج یا گیج فشار نیز می گویند.

در دستگاه تصفیه آب صنعتی، اطلاع داشتن از میزان فشار یک امر مهم و ضروری به حساب می آید زیرا که فشار در این دستگاه میتواند اطلاعات مفیدی در رابطه با درست کار کردن پمپ ها، عدم گرفتگی فیلترها و در مجموع درست کار کردن کل دستگاه در اختیار ما قرار دهد.

در دستگاه آب شیرین کن صنعتی مانومترها اغلب فشار آب را در سیستم های زیر ثبت میکنند:

  1. فشار آب بعد از فیلتر شنی
  2. فشار آب پمپ طبقاتی
  3. فشار آب قبل و بعد از فیلتر میکرونی
  4. فشار آب قبل و بعد از فیلتر ممبران
  5. فشار آب دور ریز

انواع گیج فشار:

گیج های فشار یا مانومتر به دو دسته کلی گیج فشار پنلی یا تابلویی و گیج فشار خطی تقسیم می شوند. محل اتصال مانومترهای تابلویی از پشت و محل اتصال مانومترهای خطی از زیر می باشند. هر دو مدل مانومتر هر کدام به دسته های زیر تقسیم میشوند:

گیج های فشار برند ویکا Wika

گیج فشار دیجیتال:

فشار سنج های دیجیتال یا پرشر گیج ها فشار گاز یا مایع را بر روی یک صفحه دیجیتال نمایش می دهند و نیازی به اپراتور برای ثبت فشار در این گیج وجود ندارد.

گیج فشار عقربه ای:

این مدل از گیج های فشار به آنالوگ نیز معروف هستند و فشار کاری دستگاه را با عقربه ای که وجود دارد اندازه گیری میکنند. اگر محدوده فشار در سیستم کم و کوچک باشد بهتر است از این مدل گیج فشار استفاده نشود زیرا این مدل از فشار سنج به صورت دقیق اندازه گیری را انجام نمی دهند.

گیج فشار خشک:

گیج هایی هستند که درون محفظه آن کاملا خشک می باشد و عقربه داخل این گیج ها به علت ارتعاشاتی که ممکن است در دستگاه ایجاد شود قادر نخواهند بود فشار را به درستی نشان دهند.

گیج فشار روغنی:

فشار سنج روغنی از لحاظ اندازه گیری دقیق فشار مناسب ترین فشار سنجی است که می توان از آن برای دستگاه تصفیه آب صنعتی به روش اسمز معکوس بهره مند شد. این مدل از گیج فشار به علت داشتن روغن در آن بسیار دقیق تر می باشد و طول عمر بیشتری دارند.

واحد اندازه گیری فشار اغلب بر حسب بار bar یا psi می باشد که مانومترهای 6 بار، 25 بار و 30 بار در دستگاه های تصفیه آب بسیار پر کاربرد می باشند.

مهمترین برند های گیج فشار

صفحه گیج های فشار دارای ابعادی به شرح ذیل می باشد:

  1. گیج فشار با صفحه 2.5 سانتی متری
  2. گیج فشار با صفحه 6 سانتی متری
  3. گیج فشار با صفحه 10 سانتی متری
  4. گیج فشار با صفحه 16 سانتی متری

قیمت گیج فشار و مهمترین برند های گیج فشار:

همانند تمامی ابزارهای دیگر، قیمت گیج فشار نیز به عوامل مختلفی از جمعه ابعاد صفحه، دیجیتال یا آنالوگ بودن آن و خشک یا روغنی بودن صفحه آن بستگی دارد.

از مهم ترین برندهای می توان به گیج فشار برند ویکا (Wika)، گیج فشار برند استریم (Stream) و گیج فشار برند اف جی (FG) اشاره کرد.

شرکت خانه آب آویژه عرضه کننده انواع ابزارهای کنترلی با بالاترین کیفیت و مناسب ترین قیمت می باشد. جهت کسب اطلاعات بیشتر و نحوه خرید بهترین و مناسب ترین ابزار کنترلی با توجه به نیاز مجموعه خود، با کارشناسان فروش مجموعه در ارتباط باشید.
