گیج فشار (مانومتر) خطی 10 بار روغنی

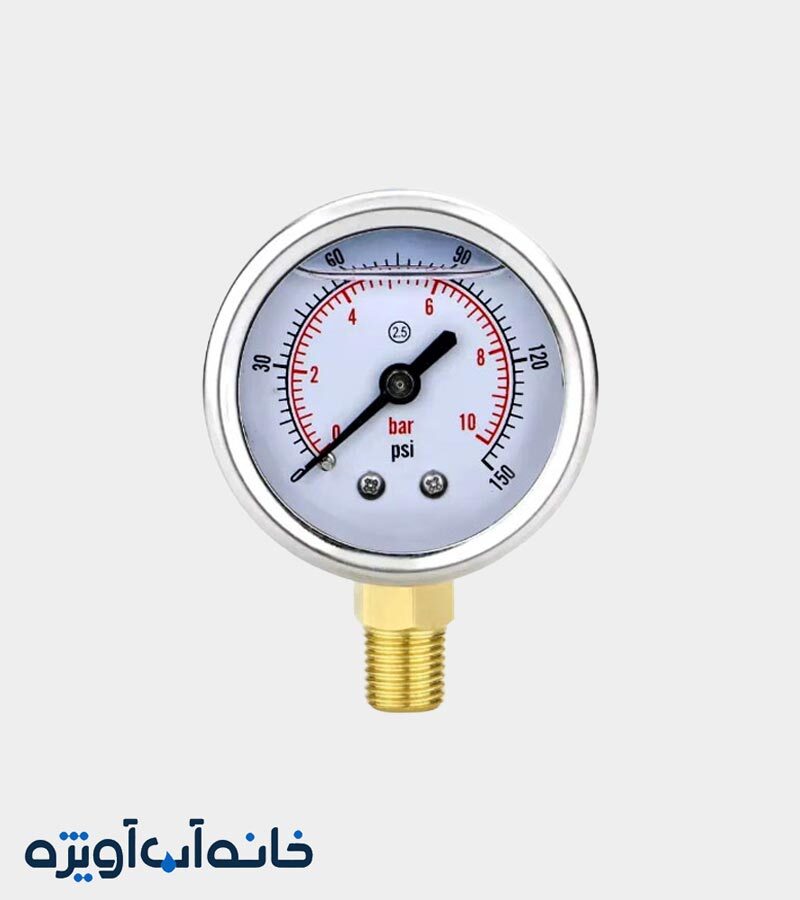

معرفی مانومتر 10 بار خطی صفحه 6 سانت روغنی

گیج فشار 10 بار خطی صفحه 6 سانت روغنی یکی از پرکاربردترین ابزارهای اندازه‌گیری فشار آب در سیستم‌های صنعتی و نیمه‌صنعتی محسوب می‌شود.

این گیج فشار با محدوده اندازه‌گیری 0 تا 10 بار برای کنترل فشار در خطوط انتقال آب، دستگاه‌های تصفیه، پمپ‌ها و آب‌شیرین‌کن‌ها طراحی شده است.

استفاده از صفحه روغنی باعث کاهش لرزش عقربه و افزایش دقت خوانش می‌شود، موضوعی که در محیط‌های صنعتی با نوسان فشار اهمیت زیادی دارد.

این مدل با اتصال خطی و رزوه 1/4 اینچ BSPT برنجی، نصب ساده‌ای روی خطوط لوله دارد و به‌خاطر وزن سبک (حدود 185 گرم) فشار اضافی به اتصالات وارد نمی‌کند.

کاربرد گیج فشار آب در صنعت

گیج فشار آب فقط یک ابزار نمایش عدد نیست، بلکه نقش مستقیم در ایمنی و عملکرد سیستم دارد.

از جمله کاربردهای رایج این مانومتر می‌توان به موارد زیر اشاره کرد:

• کنترل فشار خروجی پمپ‌های آب
• مانیتورینگ فشار در آب‌شیرین‌کن‌های صنعتی
• استفاده در تابلوهای کنترلی ساده
• خطوط انتقال آب شهری و صنعتی
• سیستم‌های فیلتراسیون و تصفیه آب

در نبود یک گیج، تشخیص افت فشار یا فشار بیش‌ازحد تقریباً غیرممکن می‌شود.

مزایای استفاده از فشار سنج خطی در آب شیرین کن صنعتی

در دستگاه‌های آب‌شیرین‌کن، فشار آب نقش کلیدی در کیفیت و راندمان کلی دستگاه دارد. استفاده از مانومتر خطی روغنی در این سیستم‌ها چند مزیت مهم دارد:

• کاهش خطای خوانش به دلیل وجود روغن داخل صفحه
• افزایش عمر گیج در برابر ضربه‌های فشاری
• امکان نصب مستقیم روی خط لوله بدون نیاز به تبدیل
• تشخیص سریع گرفتگی فیلترها از طریق افت فشار

نحوه کارکرد گیج فشار 10 بار خطی صفحه روغنی

مکانیزم داخلی این گیج بر پایه لوله بوردون طراحی شده است. با افزایش فشار آب، لوله بوردون تغییر شکل می‌دهد و این تغییر به‌وسیله مکانیزم مکانیکی به عقربه منتقل می‌شود.

روغن داخل صفحه (معمولاً گلیسیرین) باعث می‌شود:

• لرزش عقربه به حداقل برسد.
• حرکت عقربه نرم و پیوسته باشد.
• قطعات داخلی در برابر رطوبت محافظت شوند.

نتیجه این فرآیند، نمایش دقیق و پایدار فشار است.

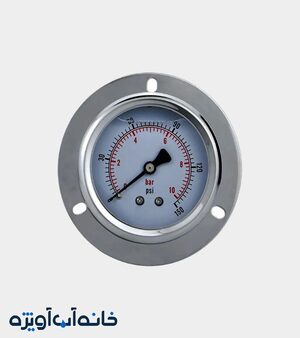

مقایسه مانومتر 10 بار خطی با تابلویی

نگهداری و افزایش عمر مانومتر خطی

برای اینکه گیج فشار عملکرد دقیق و طولانی‌مدت داشته باشد، رعایت نکات زیر ضروری است:

• کالیبراسیون دوره‌ای: بررسی و تنظیم گیج در بازه‌های مشخص برای حفظ دقت.
• تمیز نگه داشتن رزوه و محل اتصال: جلوگیری از نشتی و آسیب به رزوه برنجی.
• جلوگیری از یخ‌زدگی روغن داخلی: در محیط‌های سرد باید از مدل‌های مقاوم به دما استفاده شود.

قیمت مانومتر 10بار خطی

قیمت گیج فشار 10 بار خطی به عواملی مثل کیفیت ساخت، نوع روغن، دقت اندازه‌گیری و برند سازنده بستگی دارد.

این مدل به دلیل طراحی ساده و کاربرد گسترده، جزو گزینه‌های اقتصادی بازار محسوب می‌شود و نسبت به کارایی، ارزش خرید بالایی دارد.

سوالات متداول (FAQ)

آیا می‌توان از مانومتر خطی 10 بار برای سیالات دیگر استفاده کرد؟

خیر، این مدل از مانومتر تنها برای مایعات کاربرد دارد.

صفحه روغنی چه مزیتی نسبت به خشک دارد؟

کاهش لرزش، افزایش دقت و عمر بیشتر گیج را به همراه دارد.

آیا نصب گیج فشار خطی نیاز به تخصص خاصی دارد؟

خیر، نصب بسیار ساده است و نیاز به تخصص ندارد.
